汇编语言程序

目录

• 汇编程序
  • 源程序
  • 源文件 -> 程序运行
    • 编译工具 masm
    • 连接工具 link
  • 程序运行的 debug 和 跟踪
    • 程序载入debug：
    • 跟踪 与 运行命令
      • t
      • p
      • g 直接运行到断点 或 程序正常结束
  • […] 与 (…)
  • loop 指令
  • 段前缀的使用
  • 代码段中写入数据
    • 写入数据的方式
    • 写入的数据在内存中的存储情况
  • 代码段中使用栈
  • 程序分段书写
  • 其它指令
    • inc
  • 写程序易错点

汇编程序

Debug 的汇编程序与 源程序编译的汇编程序 的区别
Debug：

• 使用功能简单、短小精悍的程序
• 只需要包含汇编指令

源程序：

• 编写大程序
• 需要包含汇编指令、指导编译器工作的伪指令
• 源程序由段组成、这些段用来存放代码、数据、或用作栈空间
• 注释符号： ;

源程序

• 伪代码
  • 指导编译器 完成相关的编译工作
• 汇编代码
  • 可转换成对应的机器指令，由CPU执行

编写步骤：

1. 定义一个段
   • name segmeng … name ends
2. 书写汇编指令
   • 放在段定义中
3. 指出程序结束
   • end 写在最后
4. 关联段和寄存器
   • assume cs:name
5. 程序返回代码
   • 固定的代码，写在执行段的定义中
   • mov ax, 4c00h
   • int 21h

源文件 -> 程序运行

$源文件\underset{编译}{\longrightarrow}OBJ文件\underset{连接}{\longrightarrow}EXE文件$

编译工具 masm

将源文件编译成为 目标文件

masm name[.asm][;]

• 默认文件后缀为 .asm
• 加 ; 可以简化过程

相关的中间文件：

• 列表文件
• 交叉引用文件

连接工具 link

将目标文件文件 连接成 可执行文件

相关文件：

• 映像文件(.MAP)
  • 连接成可执行文件时，产生的中间结果
• 库文件(.LIB)
  • 包含了可调用的子程序

程序运行的 debug 和 跟踪

程序的执行方式：

1. DOS执行
   • 由命令解释器(command.com)控制
   • command 将程序加载入内存，设置CPU的CS:IP
   • 程序结束后，CPU返回到 命令解释器，继续运行 command
2. Debug执行
   • command 加载 Debug.exe
   • debug 将程序载入内存
   • 程序结束后，返回到Debug
   • 退出Debug时，返回到command

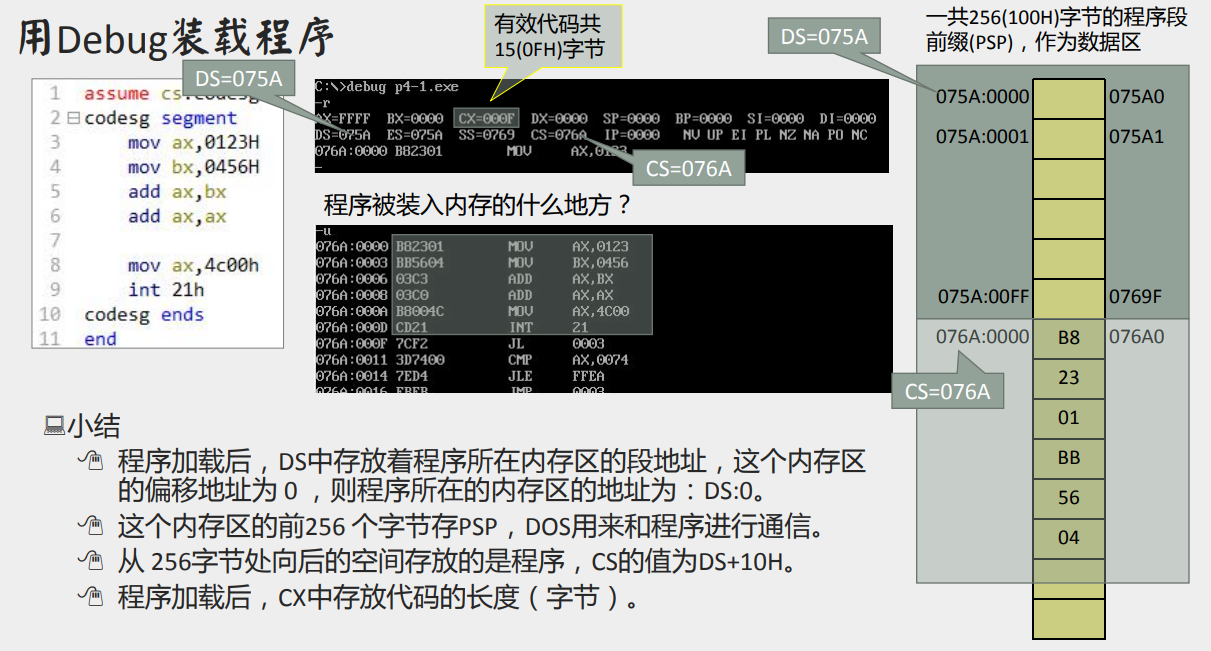

程序载入debug：

• [DS, CS) — PSP(Process Segment Prefix) 程序段前缀

• [CS, CS+CS] — 代码段

• DS — 程序在内存中的 段地址
• PSP — DOS与程序通信
• CS — 代码的长度(字节)

例子：

跟踪 与 运行命令

t

p

g 直接运行到断点 或 程序正常结束

[…] 与 (…)

[…]

• 是汇编语法
• 表示内存单元

(…)

• 学习时使用
• 代表内存单元 或寄存器中的 内容

loop 指令

与 cx 寄存器联合使用

• 每次执行loop命令时
  1. cx 减 1
  2. 判断 cx 是否为0
     • 为 0 执行下面命令
     • 不为 0 ，更改 IP 为指定值
• 即循环次数 = cx

s:  add ax, [2]
    loop s

段前缀的使用

    mov ax, 2000h
    mov ds, ax
    mov bl, [1]
    ;mov bl, 01   若不加段前缀，则直接放入数据
    mov ax, [bx]
    ;mov ax, ds:bx  寄存器不加段前缀时，默认为 ds

指定段前缀：

• ds:[bx]
• ds:[0]
• es — 为附加段，用作同时对两个段的内存进行操作

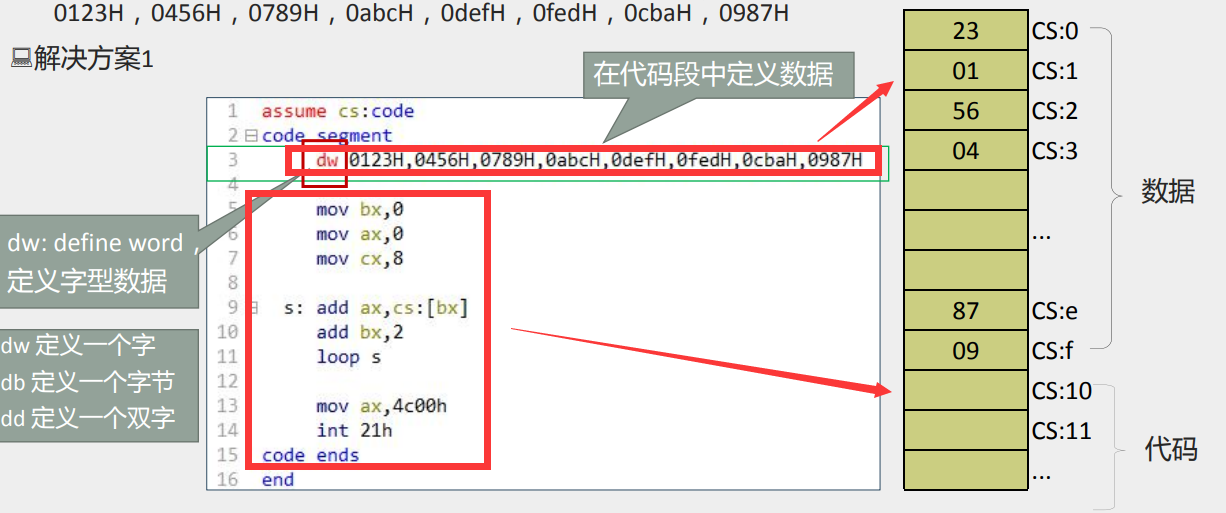

代码段中写入数据

写入数据的方式

• dw — 写入字
• db — 写入字节
• dd — 写入双字

写入的数据在内存中的存储情况

代码段

1. 写入的数据
2. 执行的指令

问题： IP地址默认指向数据内存单元、而非指令

解决方法：

assume cs:code
code segment
        dw 0134h,1234h
[name:] [code]
end [name]
; IP 偏移至 name

代码段中使用栈

• 定义的数据放在代码段中
• 栈需要的内存空间 通过定义 空 数据取得
  • dw 0,0,…

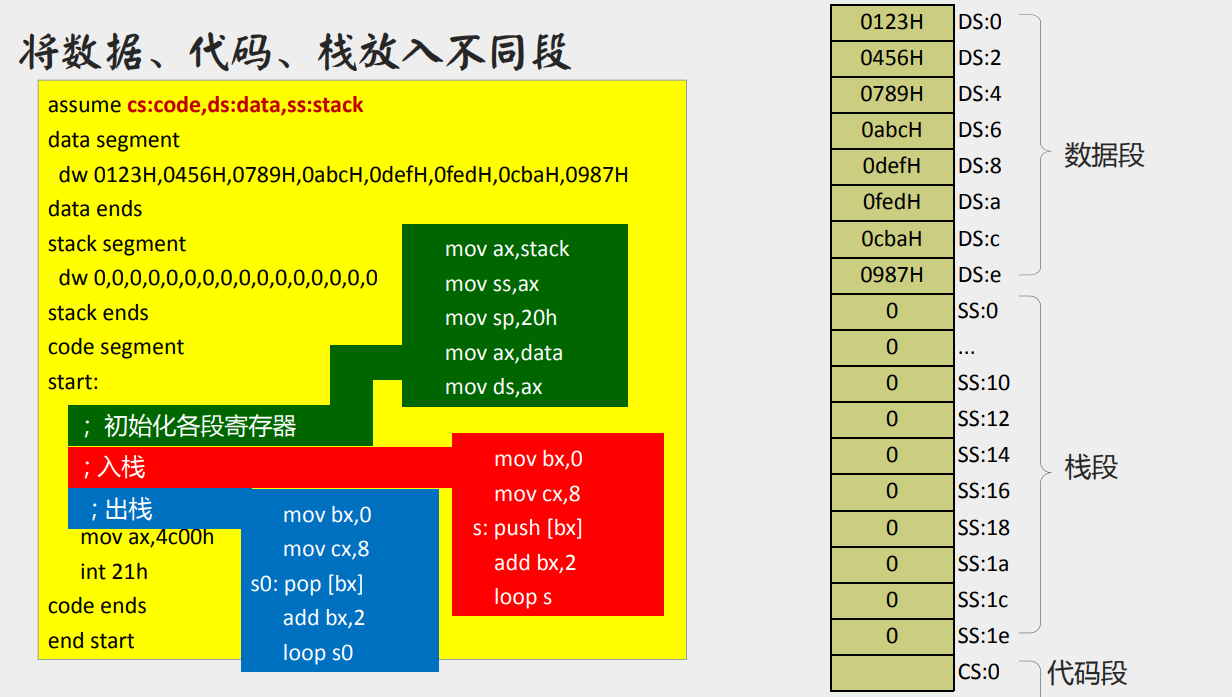

程序分段书写

• 数据段
• 栈段
• 代码段

分段书写的步骤：

1. 定义各段内容
2. 数据段中准备工作
   1. 初始化各段寄存器
   2. mov ax, stack;此处 stack 为 栈段的地址

assume cs:code, ds:data, ss:stack
;指定段寄存器的分段名

data segment
    dw ..,..
stack segment
    dw ..,..
code segment
start:mov ...,..
      ...
      mov ax, 4c00h
      int 21h
code ends
end start

其它指令

inc

自增1

写程序易错点

注：

1. 数据写入寄存器时，不能是字母开头
   例如
   $\times$ mov ax, ffffh
   $\checkmark$ mov ax, 0ffffh
2. 段寄存器之间不可以直接赋予 例如
   $\times$ mov ss, cs
   $\checkmark$ mov ax, cs mov ss, ax
